طراحی و چاپ برد الکترونیکی در صنعت خودرو

در سال‌های اخیر صنعت خودرو بیش از هر زمان دیگری به فناوری‌های الکترونیکی وابسته شده است. خودروهای مدرن دیگر صرفاً مجموعه‌ای از قطعات مکانیکی نیستند، بلکه شبکه‌ای پیچیده از واحدهای پردازشگر، سنسورها و سیستم‌های هوشمند را در خود جای داده‌اند که وظیفه کنترل بخش‌های مختلف خودرو را بر عهده دارند. در این میان، فرآیند چاپ برد الکترونیکی و تولید مدارهای چاپی نقش اساسی در عملکرد صحیح این سامانه‌ها ایفا می‌کند. از ECU گرفته تا سیستم‌های ایمنی و رفاهی، همگی بر پایه بردهای الکترونیکی طراحی و ساخته می‌شوند و کیفیت این بردها تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر خودرو دارد.

برد الکترونیکی چیست و چه نقشی در خودرو دارد؟

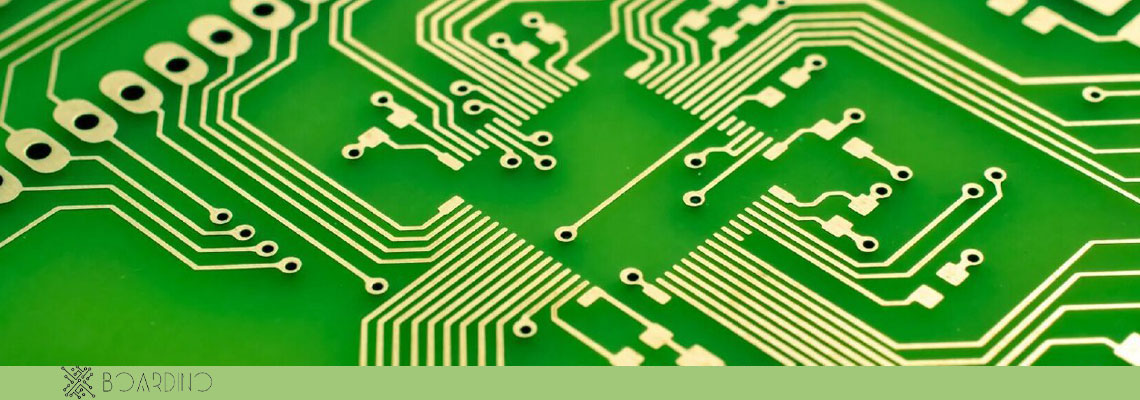

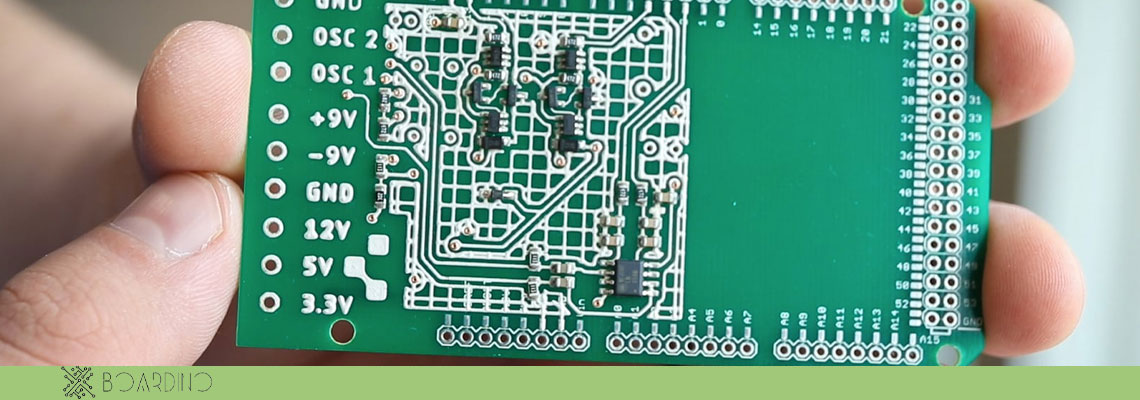

برد مدار چاپی یا PCB بستری است که قطعات الکترونیکی روی آن نصب شده و از طریق مسیرهای مسی با یکدیگر ارتباط برقرار می‌کنند. در واقع برد الکترونیکی ستون فقرات تمامی تجهیزات الکترونیکی محسوب می‌شود و بدون آن امکان ساخت سیستم‌های کنترلی مدرن وجود نخواهد داشت.

در خودروهای امروزی ده‌ها برد الکترونیکی مختلف وجود دارد که هرکدام وظیفه مشخصی را بر عهده دارند. مهم‌ترین آن‌ها ECU یا واحد کنترل موتور است که اطلاعات سنسورها را دریافت کرده و عملکرد موتور را مدیریت می‌کند. علاوه بر ECU، سیستم ترمز ABS، ایربگ‌ها، سیستم کنترل پایداری، سیستم تهویه، مالتی‌مدیا، دوربین‌ها و حتی چراغ‌های هوشمند نیز از بردهای الکترونیکی استفاده می‌کنند.

برای درک بهتر اهمیت این موضوع کافی است بدانیم که خرابی یک برد کوچک می‌تواند باعث اختلال در عملکرد کل خودرو شود. به همین دلیل کیفیت طراحی، ساخت و چاپ برد الکترونیکی در صنعت خودرو اهمیت بسیار بالایی دارد.

کاربردهای بردهای الکترونیکی در خودرو

از مهم‌ترین کاربردهای بردهای الکترونیکی در خودرو می‌توان به موارد زیر اشاره کرد:

• کنترل موتور و مدیریت سوخت
• سیستم‌های ایمنی مانند ایربگ و ABS
• مدیریت گیربکس‌های اتوماتیک
• سیستم‌های کمک راننده
• نمایشگرها و پنل‌های دیجیتال
• سیستم‌های ارتباطی و مخابراتی خودرو

هرچه خودروها هوشمندتر می‌شوند، تعداد بردهای الکترونیکی مورد استفاده در آن‌ها نیز افزایش پیدا می‌کند.

طراحی برد الکترونیکی در صنعت خودرو

پیش از آنکه فرآیند ساخت و تولید آغاز شود، مرحله‌ای بسیار مهم به نام طراحی برد الکترونیکی انجام می‌شود. کیفیت این مرحله تأثیر مستقیمی بر عملکرد نهایی محصول خواهد داشت و هرگونه خطا در طراحی می‌تواند منجر به مشکلات جدی در عملکرد خودرو شود.

فرآیند طراحی معمولاً با تهیه شماتیک مدار آغاز می‌شود. در این مرحله مهندسان تمامی قطعات مورد نیاز را انتخاب کرده و نحوه ارتباط آن‌ها را مشخص می‌کنند. پس از تکمیل شماتیک، طراحی فیزیکی PCB انجام می‌شود و محل قرارگیری قطعات، مسیرهای انتقال سیگنال و لایه‌های مختلف برد تعیین می‌گردد.

امروزه نرم‌افزارهای تخصصی متعددی برای طراحی برد الکترونیکی مورد استفاده قرار می‌گیرند که از مهم‌ترین آن‌ها می‌توان به Altium Designer، Eagle، KiCad  و OrCAD اشاره کرد. این نرم‌افزارها امکانات گسترده‌ای برای طراحی مدارهای پیچیده و صنعتی در اختیار مهندسان قرار می‌دهند.

نکات طراحی و چاپ برد الکترونیکی در صنعت خودرو

اما طراحی برد برای خودرو تفاوت‌های مهمی با سایر صنایع دارد. بردهای خودرویی باید بتوانند در شرایط بسیار سخت محیطی عملکرد پایدار خود را حفظ کنند. از جمله مهم‌ترین مواردی که در طراحی این بردها در نظر گرفته می‌شود عبارت‌اند از:

مقاومت در برابر حرارت

دمای محیط داخل خودرو، به‌ویژه در محفظه موتور، می‌تواند بسیار بالا باشد. بنابراین انتخاب متریال مناسب و طراحی صحیح مسیرها اهمیت ویژه‌ای دارد.

مقاومت در برابر لرزش

خودرو دائماً در معرض ارتعاش و لرزش قرار دارد. اگر طراحی برد اصولی نباشد، ترک خوردگی لحیم‌ها و قطعی اتصالات به مرور زمان اتفاق خواهد افتاد.

کنترل نویز الکتریکی

وجود موتور، آلترناتور، رله‌ها و عملگرهای مختلف باعث ایجاد نویز الکترومغناطیسی می‌شود. در فرآیند طراحی برد الکترونیکی باید راهکارهای لازم برای کاهش این نویزها در نظر گرفته شود.

پایداری طولانی مدت

بردهای خودرویی معمولاً باید سال‌ها بدون نیاز به تعمیر کار کنند. به همین دلیل طراحی آن‌ها با استانداردهای سخت‌گیرانه‌تری انجام می‌شود.

چاپ برد الکترونیکی (PCB) چگونه انجام می‌شود؟

پس از تکمیل طراحی، نوبت به مرحله تولید و چاپ برد الکترونیکی می‌رسد. این فرآیند شامل چندین مرحله تخصصی است که هرکدام نقش مهمی در کیفیت نهایی محصول دارند. ابتدا فایل‌های طراحی به تجهیزات تولید منتقل می‌شوند و لایه‌های مختلف برد آماده‌سازی می‌گردند. در بردهای چندلایه، چندین لایه مس و فیبر با دقت بسیار بالا روی یکدیگر قرار می‌گیرند. سپس مسیرهای الکتریکی روی سطح مسی ایجاد می‌شوند. این مسیرها وظیفه انتقال جریان و سیگنال بین قطعات مختلف را بر عهده دارند. کوچک‌ترین خطا در این مرحله می‌تواند عملکرد مدار را مختل کند. مرحله بعدی فرآیند اچینگ یا Etching است. در این بخش قسمت‌های اضافی مس حذف شده و تنها مسیرهای مورد نیاز باقی می‌مانند. دقت این مرحله تأثیر مستقیمی بر کیفیت برد خواهد داشت. پس از آن سوراخ‌کاری و متالیزه کردن انجام می‌شود تا ارتباط بین لایه‌های مختلف برد برقرار گردد. سپس لایه محافظ سبز رنگ یا Solder Mask روی برد اعمال می‌شود تا از اکسید شدن مسیرها جلوگیری شود. در ادامه چاپ راهنما یا Silkscreen انجام می‌شود و اطلاعات مربوط به قطعات و علائم روی سطح برد درج می‌گردد. در نهایت قطعات الکترونیکی توسط ماشین‌های مونتاژ یا به صورت دستی روی برد نصب می‌شوند.

مراحل طراحی و چاپ برد الکترونیکی در صنعت خودرو

مراحل طراحی و چاپ برد الکترونیکی در صنعت خودرو را می‌توان به صورت زیر خلاصه کرد:

• آماده‌سازی فایل‌های تولید
• ساخت لایه‌های PCB
• چاپ مسیرهای مدار
• فرآیند اچینگ
• سوراخ‌کاری و متالیزه
• چاپ سولدرمسک
• چاپ راهنما
• مونتاژ قطعات
• تست و کنترل کیفیت

اهمیت کیفیت در تولید PCB خودرو

در صنعت خودرو کیفیت یک انتخاب نیست؛ بلکه یک الزام است. کوچک‌ترین نقص در فرآیند چاپ برد الکترونیکی می‌تواند منجر به بروز خطا در سیستم‌های حساس خودرو شود. به عنوان مثال اگر برد ECU دچار مشکل شود، عملکرد موتور مختل خواهد شد. اگر برد کنترل ایربگ به درستی کار نکند، ایمنی سرنشینان به خطر می‌افتد. همچنین خرابی بردهای ABS می‌تواند باعث کاهش کارایی سیستم ترمز شود. به همین دلیل تولیدکنندگان معتبر خودرو از فرآیندهای سخت‌گیرانه کنترل کیفیت استفاده می‌کنند. این تست‌ها شامل بررسی چشمی، تست الکتریکی، تست عملکردی، تست حرارتی و تست لرزش می‌شود.

برخی از مهم‌ترین استانداردهای مورد استفاده در صنعت خودرو عبارت‌اند از:

• IPC-A-610
• IATF 16949
• ISO 9001
• IPC Class 3

این استانداردها تضمین می‌کنند که بردهای تولید شده بتوانند در شرایط سخت کاری خودرو عملکرد مطمئن و پایداری داشته باشند. امروزه با گسترش خودروهای هیبریدی و برقی، حساسیت نسبت به کیفیت بردهای الکترونیکی بیش از گذشته افزایش یافته است. زیرا بخش قابل توجهی از عملکرد این خودروها به سیستم‌های الکترونیکی وابسته است.

جمع‌بندی

صنعت خودرو در حال حرکت به سمت هوشمندسازی هرچه بیشتر است و این روند باعث افزایش نقش بردهای الکترونیکی در ساختار خودروها شده است. از ECU و سیستم‌های ایمنی گرفته تا تجهیزات رفاهی و سامانه‌های کمک راننده، همگی بر پایه مدارهای چاپی توسعه یافته‌اند.

در این میان، طراحی برد الکترونیکی و چاپ برد الکترونیکی دو مرحله حیاتی در تولید این تجهیزات محسوب می‌شوند. یک طراحی اصولی می‌تواند عملکرد پایدار و مطمئن سیستم را تضمین کند و یک فرآیند تولید دقیق، کیفیت و دوام محصول نهایی را افزایش دهد.

با گسترش خودروهای برقی، خودروهای خودران و سامانه‌های هوشمند، اهمیت فناوری PCB در سال‌های آینده بیش از پیش افزایش خواهد یافت. به همین دلیل سرمایه‌گذاری در طراحی و تولید بردهای الکترونیکی باکیفیت، یکی از ارکان اصلی توسعه صنعت خودروی مدرن به شمار می‌رود.
